GIS局部放电在线监测系统采用UHF检测技术，通过GIS盆式绝缘子的浇注口，能够灵敏检测到局部放电所产生的特高频电磁信号，实现对局部放电缺陷的监测和定位，又能保证现场干扰环境下的信噪比和灵敏度。传统的局部放电监测技术测量频率较低，测量频带与周围环境的强干扰源频带重叠,易受外界干扰的影响，不易去除干扰信号检测到放电信号,所以很难应用于在线局放监测。而局放超高频信号(UHF)检测技术，则是在300~ 1500MHz宽带内接收局部放电所产生的局部放电超高频(UHF)电磁脉冲信号。GIS的腔体结构和SF6气体传播介质更有利于特高频电磁波信号的传播，而且UHF信号在空间传播时衰减很快，故GIS腔体外部的超高频电磁干扰信号(如空气中的电晕放电)，不仅频带比SF6气体中放电信号的窄，其强度也会随频率增加而迅速下降，金属外罩的盆式绝缘子更有利于屏蔽GIS外部信号的干扰，能够进入GIS腔体内部的超高频分量相对较少,因而可以避开绝大多数的空气放电脉冲干扰。而对于分布在UHF监测频段内的固定频率干扰(如移动通讯、电视、雷达等信号)，则可通过内置的滤波器和背景噪音传感器来避开这些干扰信号，从而达到在线监测局部放电的目的。

• 抗干扰能力强，监测数据准确:局放监测仪采用全密封多腔体屏蔽设计，具有极强的电磁兼容性和抗干扰能力;并配有模拟数字混合滤波功能，实现强干扰环境下局部放电在线监测。

• 最大放电量、当前放电量、放电次数等局放参数的分析与计算,具备PRPD、PRPS图谱,具备Q-φ-t图、Q-φ图、φ_t图等多种图形显示方式。

• 具备各种局放信号的趋势图、实时波形图、自动报警功能、历史记录查询、历史趋势图查询和记录查询等功能。

• 主机信号采样频率为200M,单通道数据采样速率不小50M。

• 每单个工频周波至少分256段进行数据采集保证数据的真实性。

• 可以根据需求设置自动触发时间自动存储，也可以选择实时保存图谱。

• 信号同步方式有内部时钟同步和外部电源同步,具有固定相位和相位轮移模式。

• 系统具有信号远传功能,可接入综合监控后台或大数据。

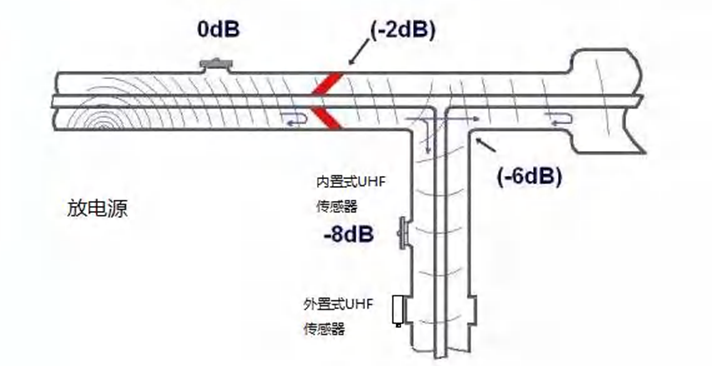

• 超高频传感器监测原理图

• 灵敏度高：对金属颗粒和浮电位体放电的检测灵敏度可达 5PC，能准确检出电晕、电极、尖端、颗粒等局部放电现象。

• 稳定性好：采用进口高频传感器和背景噪声传感器及特定滤波器，先进的算法、丰富的局放数据库，使检测可靠性达到100%。

• 判断准确：本装置实时连续采样，当检测到的局部放电信号同时满足设置的“阀值”、“密度”和“可信度”时，才判为异常，提高了判断的准确性。

• 数据分析：装置具有完善的记录，分析 GIS运行过程中发生的局放现象，判定局放发生、发展规律，为检修提供依据

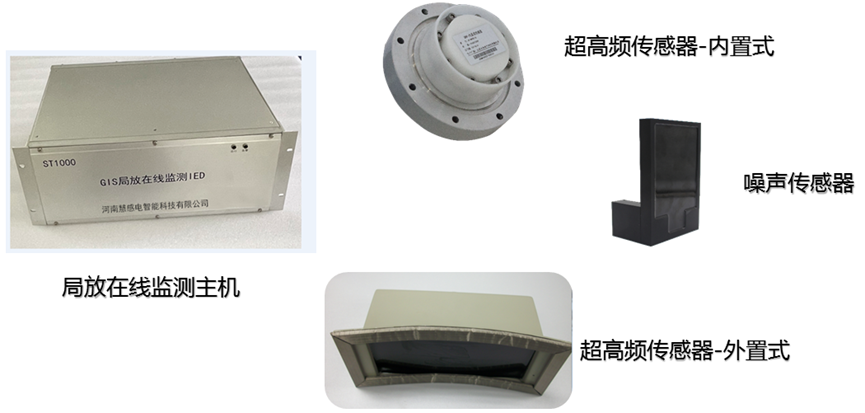

局部放电监测主机：

高频传感器：

高频电缆线：
