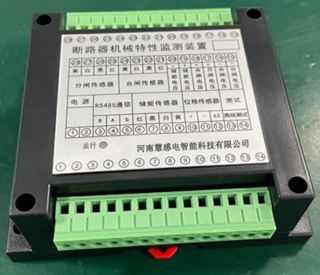

慧感电高压开关柜断路器机械特性监测系统用于断路器分合闸动作过程中的分/合闸线圈和储能电机的电流、时间、电压的监测和实时录波分析，通过装置内部精准算法的处理、分析、计算，并将检测结果与设定的参数值进行比较判定,对高压断路器运行的状态进行了实时评估，判断分合闸机构的磨损情况及衰化趋势,并上传全部监测数据至运程后台，对超标项进行预警。

• 记录断路器分/合闸过程中的分/合闸时间、储能时间。

• 记录断路器分/合闸过程中的分/合闸线圈电流、储能电机电流、分合闸电压、储能电压。

• 记录断路器分/合闸过程中的分/合闸线圈电流曲线、储能电机电流曲线。

• 通过对电流波形的分析得到线圈的通断电时刻、电机通断电时刻等关键参量。

• 通过分合闸线圈电流曲线的全面对比分析，结合断路器正常运行参数值，对高压断路器运行的状态进行了实时的监测和评估，判断分合闸机构的磨损情况及衰化趋势；

• 通过对储能电机电流波形幅值变化及频率分析出储能传动结构的磨损情况及衰化趋势。
